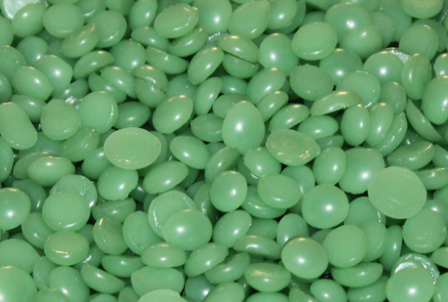

中溫模型蠟主要由石蠟、松香及部分添加物組成。


    1、石蠟


    石蠟屬于直鏈烷烴結構，其分子式為CnH2n+2，其中常用的固體蠟n=24～30。


    在常溫下石蠟物理、化學性能相當穩定的。當溫度超過100 時，其氧化速度加快，尤其在催化劑（如硼、鋁、鐵、鈷、鉀和鈉等金屬的鹽類）存在時，石蠟的氧化反應會自動進行，而且隨著溫度的升高而加劇，它的氧化過程是一種自由基的鏈式反應。烷烴蠟通過光、熱及催化劑等的引發，形成烷基自由基(CnH2n+1)。


    石蠟自由基與氧反應形成氧化物自由基R-OO; 這種自由基又與烷烴分子R-H反應， 形成氫過氧化物R-OOH。鏈式氧化反應的結果使碳-碳鏈斷裂，并生成低分子量的脂肪酸、醇、二元羥酸、水等產物。


    根據烷烴蠟氧化的機理，國外有些工廠使用烷烴蠟作原料，通過錳、鐵等催化劑的作用生產脂肪酸及脂肪酸的酯，其反應就是在105～120的溫度下進行的。


    因此，石蠟的使用溫度應不超過100 ，否則烷烴蠟會氧化并生成低分子氧化物，使模料改變原有性能。


    2、松香


    松香是一種透明脆性的固體天然樹脂，由大量的樹脂酸、少量的松脂酸酐及中性物組成。在中溫模型蠟中，主要利用松香的黏性好和性能。但是，松香含有約90%樹脂酸，由其分子式為C19H29COOH，屬不飽和酸，在光、熱、氧等作用下，易被氧化及結晶，表現出耐老化性弱，容易產生粉化及變色現象。


    松香的氧化及結晶，使松香的顏色加深、發暗、渾濁，粘度增大，失去了松香原有的性能，必然也導致模型蠟品質的惡化。
