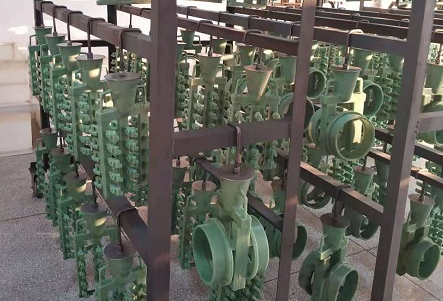

模型鑄造蠟的組成為：石蠟60%、棕櫚蠟25%、地蠟l0%、蜂蠟5%.
石蠟是口腔修復用蠟的基本原料，系石油高沸點產物，其主要成分是26～30碳原子的碳氫化合物（或稱鏈烷烴）。其分子結構式為：CH3-（CH2）N-CH3n＝26～30.一般石蠟的熔點范圍是44～65℃，分子量高的石蠟熔點較高。模型蠟中的石蠟的流動性好，冷卻凝固后有一定的收縮性，但收縮比較小，硬度低，質松脆，易折斷，雕刻性較差，熔于苯、醇、氯仿而不溶于酸。
地蠟主要成分為二十九酸與二十四醇。溶點范圍68-72℃。熔點較高的在65-95℃之間，其結晶結構精細，韌性和柔性優于石蠟。加入在鑄造蠟中，除韌性好外，還具有光澤度高的優點。
蜂蠟是一種脂類化合物，主要由十六酸、蜂花酯，加上飽和與不飽和的碳氫化合物以及高分子有機酸組成，整理其分子結構式為CH15-H31-COO-C30H61.呈白色、黃色或黃褐色。
在室溫下有韌性，口腔溫度時具有可塑性而帶粘性。在鑄造蠟中的作用是質軟，易彎曲，韌性、可塑性、雕刻性好，有光澤等優點。
棕櫚蠟為二十九酸與二十九醇及二十六酸與二十六醇的混合物。熔點范圍在84～86℃之間，呈黃綠色，光澤強，硬度高，脆性大。在石蠟中加入2%～3%的棕櫚蠟，可使石蠟的熔點從40℃提高到63℃。棕櫚蠟的加入，能提高強度。加入達瑪樹脂，可提高抗裂、抗脆性能，增加光滑性。精密鑄造蠟中含達瑪樹脂30%。
